覚え書き(私的記録)

2017年12月14日 / 未分類

私的記録なのでお気になさらず・・・。



《 Rev.1.0 Rev.1.1 共有 》
・シルクMCU1の40pinマイコン使用時は、ISP1を使用。
・シルクMCU2の28pinマイコン使用時は、ISP2を使用。

・J3をショートするとIC2の5V 三端子レギュレーター未実装で、
IC1の3.3Vの三端子レギュレーターですべてを動作させる。
間違ってもIC1 IC2両実装時にショートさせない事。



28pin AVR (ATmega88/168など)を使用する場合、
・シルクのIC5未使用
・シルクのIC3は、PORTB0~PB5 (J1 J2の設定により B6 B7使用可)
・シルクのIC4は、PORTC0~PB5
・PORTDは、USART及びLCD結線の為、使用不可。



40pin AVR(ATmega164/324など)を使用する場合、
・シルクのIC5は、PORTB0~PB7
・シルクのIC3は、PORTC0~PC7
・シルクのIC4は、PORTA0~PA7
・PORTDは、USART及びLCD結線の為、使用不可。

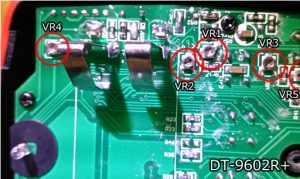

Mother Tool DT-9602R+ の調整
VR1: DCV
VR2:ACV
VR3:100nF
VR4:100μF
VR5:TEMP
